水廠凈水工藝過程中產生的污泥經濃縮后由污泥進料泵輸送進入板框壓濾設備，脫水制成含固率為30%的泥餅，再由卡車外運。

在板框進泥過程中，板框系統內的壓力由低到高變化，流量相應由大到小變化。原系統采用兩臺可變頻的螺桿泵進行污泥輸送，泵效率低，達不到板框進泥工藝要求，脫水系統無法正常運行。

在改造過程中，出現了一個意外情況，泵性能和穩定性都很不錯，但是在調試過程發現管道振動比較大，我們對此做了研究 和分析，認為造成管道振動的情況不排除幾種可能：

一是泵振動，引起管道的振動

二是管道振動，三是泵和管道共振

首先，我們對泵底座采取加固措施，對懸臂電機設計一個支撐裝置，排除了泵振動引起管道振動的可能因素。

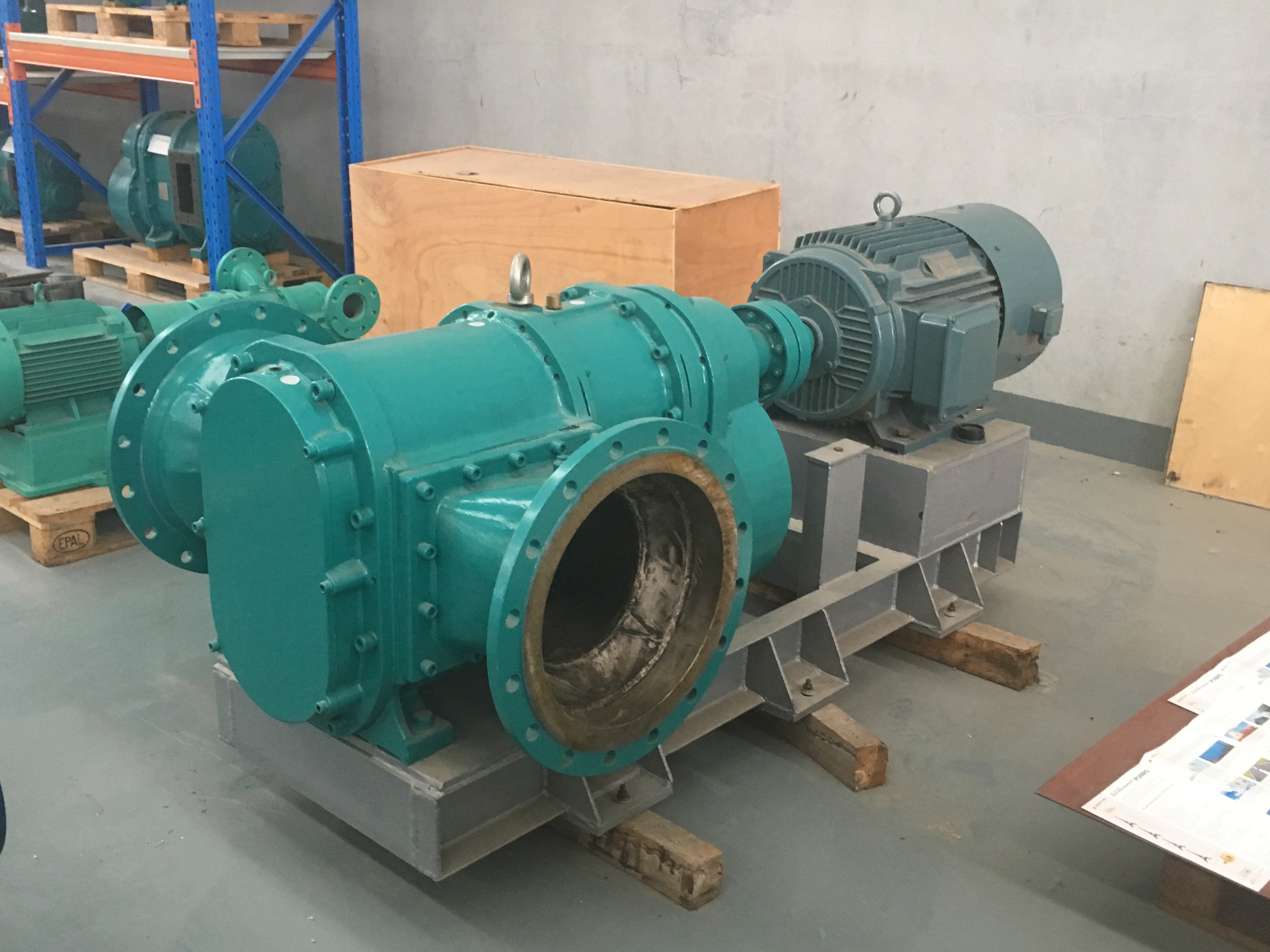

其次，我們分析轉子泵的結構和設計原理，轉子泵是通過一 對旋轉葉片相對運轉，將流體從低壓區域往高壓區域推進，轉子 和殼體間是間隙配合，和螺桿泵比，泵腔內部回流量大一些，特別是在高壓下比較明顯，但是回流只對泵本身有振動，通過在泵 進出口增加軟接頭后，不應該對管道產生振動，同時參考轉子泵 在其他水司類似工況的應用中， 沒有出現過管道如此明顯振動 的現象。

再者，我們來分析管道的布局是否對振動有影響。當初在安裝凸輪轉子泵時候，為了利用原來的混凝土基礎，在泵進口處和 出口處各安裝一個90 。彎頭，在運行時發現管道出現了共振現象，我們認真研究了轉子原理和結構特點，認為凸輪轉子泵機組 本身的振動相對比螺桿泵略大些， 但不是造成管道共振的主要 原因；在泵進口處均采用90 °彎頭，高壓下水流沖擊力直接作用 在彎頭上是造成管道振動的主要原因。在即將實施的呼延水廠二期工程中我們將統一考慮，對泵的進出口管道重新布置。

我們?cè)诒眠M(jìn)口和出口處及管道中間加了4個可曲撓橡膠接頭，排除管道和泵的共振，通過這樣改造，管道整體振動明顯減小，只是在進口管道和出口管道個別管段還是有些振動，針對這種情況，特別設計了 5個專用管道支撐架，對管道進行加固。

目前，整體效果比較好，振動明顯減輕，基本控制在合理的范圍內。
